均速管压缩空气流量计

简要描述:
巴类流量计测量气体、液体、蒸汽、天然气、冷却水、饱和蒸汽、压缩空气、锅炉水、过热蒸汽、燃气、除盐水、气体碳氢化合物、液体碳氢化合物、热空气、低温液体、发生炉气体、导热液体
均速管压缩空气流量计

更新时间:2021-09-29

访问量:843

厂商性质:生产厂家

生产地址:

品牌金迪仪表精度等级1.5
产地国产加工定制
质保1年

均速管压缩空气流量计

工作原理

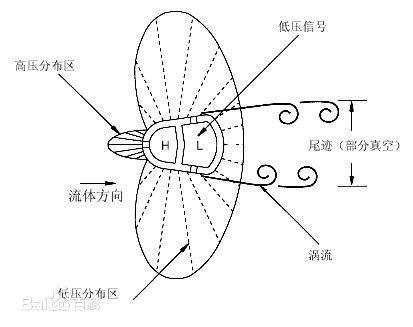

当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。均速流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能。

流量计测量原理

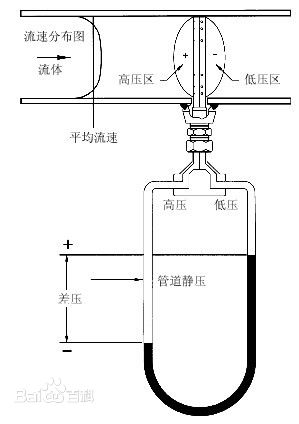

巴类流量计是一种插入式流量测量仪表。在管道中插入一根传感器,当流体流过传感器时,在其前部 迎流方向 产生一个高压分布区,在其后部产生一个低压分布区。将P1和P2分别引入差压变送器,测量出差压△P=P1-P2, △P反映流体平均速度的大小,以此可推算出流体的流量。

流量计特点

1、投运前的准备工作

①传感器安装正确:

完成传感器在管道上安装后,投运前必须认真检查,要求焊接牢固,方向正确,严格不泄漏,插入深度恰当等。

②仪表调校:

传感器配套仪表有差压变送器和智能流量积算仪(还可能有压力变送器和温度变送器)等。都必须经检验和调校后,方可投入使用。仪表的测量范围要符合传感器和被测介质的要求。例如被测空气zui大流量Qmax=5000m3/h,经计算算出传感器产生的差压zui大值
