差压式超力巴流量计

简要描述:
超力巴流量计是在皮托管测速原理的基础上,运用航空动力学原理,辅以风洞试验手段研制的高精度计量仪表。
差压式超力巴流量计

更新时间:2024-03-25

访问量:855

厂商性质:生产厂家

品牌金迪仪表精度等级1.5
产地国产加工定制
质保1年

差压式超力巴流量计概述

均速管(超力巴)流量传感器是在皮托管测速原理的基础上,运用航空动力学原理,辅以风洞试验手段研制的高精度计量仪表。是一种差压式、速率平均式流量传感器。通过传感器在流体中的平均总压与静压之差(即差压)来表示流量的,常用来测量液体、气体和蒸汽的流量。

   超力巴流量计特点

  1、 根据空气动力学原理设计的测量型面,经过特殊的工艺处理可使产生的流体牵引力和涡街脱落力非常小,同时采用全新的航空进气道及翼型气动学设计,流线型传感器引入了抗物体表面风切变紊流原理,取压孔处流场更加平稳、无漩涡,信号稳定、无脉动。

  2、 取在侧面的静压孔,产生的静压位于流体与传感器分离点之后,避免安装方向的偏差或流场偏斜等原因带来的静压偏差。*的差压信号多级放大功能,结合了多种流量计的特长,具有流量信号多级提升功能,在相同流速下超力巴比其它名目的类似插入式流量测量装置,差压信号放大1-10倍,在超小流速下仍可获得较大的差压信号,可用于超低流速下的气体流量测量。

  3、 结构上没有可移动部件,可保证传感器的高寿命,并保证长期的稳定性和无精度漂移。

  4、 精度高(≤1.0%)、重复性好(≤1.0%)。

  5、 节能:由于采用更符合流场流线的翼形结构引起压力损失极低,使能耗大大降低。与其他流量计相比运行成本低。特别适合液体小管道的流量测量。在应用中可很快收回仪表成本。

  6、 防尘:静压孔取在传感器的两侧后,对介质中的异物及不灵敏,是一种理想的流量传感器。

  7、 均速管(超力巴)流量传感器有许多特殊的材料供选择,以满足具有腐蚀性,超高温,超高压的需要。

  8、 均速管(超力巴)流量传感器可整年工作,基本免维护。

  9、 安装简便,费用很低。

   超力巴理论基础

  均速管(超力巴)流量计的差压和流量依据伯努利方程和连续性方程,计算方式和形式符合ISO-5167标准。其简化公式:



   超力巴用途

  均速管(超力巴)流量计可用于不同管径的气体、液体和蒸汽的流量测量,可广泛用于石油、化工、冶金、轻工、水处理等工业控制领域。

  技术指标

  1、 公称压力:PN≤32MPa

  2、 温度范围:-180℃~650℃

  3、 公称通径:DN25mm~DN6000mm

  4、 精度等级:1.0

  结构形式:





  结构一

  1、 动压管接嘴 2、温度插座 3、静压管接嘴 4、法兰式连接盘 5、密封垫片 6、安装座 7、加强套 8、检测杆





  结构一截面示意图



  结构二

  1、 动压管接嘴 2、温度插座 3、静压管接嘴 4、法兰式连接盘 5、密封垫片 6、安装座  7、加强套 8、检测杆

















  实体结构图二



  系统结构图

   超力巴安装注意事项

  1、安装检测杆的测量段应是直的,其上下游侧直管段长度参照下表所规定的长度。



序号

上游侧局部

阻力件形式

上游侧

无整流器

与检测杆

轴线在同

一平面内

与检测杆轴线不在同一平面内

1

有一个90弯头或三通

7D*

9D

6D

3D

2

在同一平面有两个90弯头**

9D

14D

8D

3D

3

在不同平面内有两个90弯头**

19D

24D

9D

4D

4

管道直径改变(收或扩)

8D

8D

8D

3D

5

部分开启的闸阀、球阀或其他节流阀

24D

24D

9D

4D



  注:* D为管道标称直径。

  ** 所给出数据为距离第二个弯头的长度。

  2、检测杆插入位置的角度允许偏差范围见图1

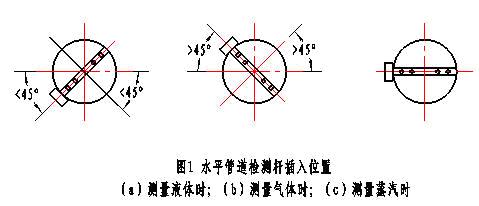

  3、对于垂直管道,检测杆可安装在管道水平面沿管道圆周360°的任何位置上,高低压引压管接头应处于同一水平面上。对于水平管道,在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内;测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内;测量蒸汽时检测杆应水平插入,见图2。

差压式超力巴流量计

  4、管道上开孔尺寸Φ35。

  5、补偿用压力变送器装在前直管段上,温度变送器(或铂电阻)装在后直管段上距离节流装置2D处。

型谱规格及说明



型谱规格

说明

JDC

均速管(超力巴)流量计

介质

Y







液体

Q







气体

Z







蒸汽

连接方式



1





螺纹连接



2





法兰连接



3





由壬连接



4





双端固定



5





一体化安装

压力等级





1



≤1.6MPa





2



≤2.5MPa





3



≤4.0MPa





4



≤6.3MPa





5



≤10MPa





6



≤25MPa





7



≤32MPa

口径







-25

DN25mm







-50

DN50mm







-80

DN80mm













-6000

DN6000mm
